Pertemuan 10 - Konfigurasi Dasar Router Cisco

KONFIGURASI DASAR ROUTER MENGGUNAKAN

CISCO PACKET TRACER

Setelah kemarin membahas tentang Konfigurasi Cisco dengan perangkat Swtich. Sekarang kita akan mengkonfigurasi perangkat Router. Berikut langkah langkah nya

LANGKAH LANGKAH

1. Gunakan 1 Device router dan 1 Device PC untuk konfigurasi awal. Klik Router dan pilih menu  "CLI" dengan kriteria seperti di bawah ini

• Router Name : Bima_Prasetyo_39
• Password EXEC : bima123
• Password Line Con : bima321
• Password Line VTY : bima321
• Encrypt kan Password
• Gunakan Banner "HAK AKSES KHUSUS BIMA"
• IP Router : 192.168.10.1  255.255.255.0
• No Shutdown

TUGAS TROUBLESHOOT 1

Apa Penyebab PC3 Tidak dapat melakukan komunikasi dengan device lain ?

PENYELESAIAN

PC 3 Tidak bisa melakukan komunikasi kepada PC lain dan router dikarenakan IP Address PC 3 berbeda dengan lainnya (192.168.11.13) seharusnya (192.168.10.13). Untuk mengedit IP PC 3 klik PC3 dan pilih menu Desktop- IP Configuration.

Jika sudah mengedit IP sesuai ketentuan. Lakukan test koneksi terhadap masing2 Komputer. Jika Ketiga Komputer dapat berkomunikasi (Successful) Maka Troubleshoot 1 teratasi.

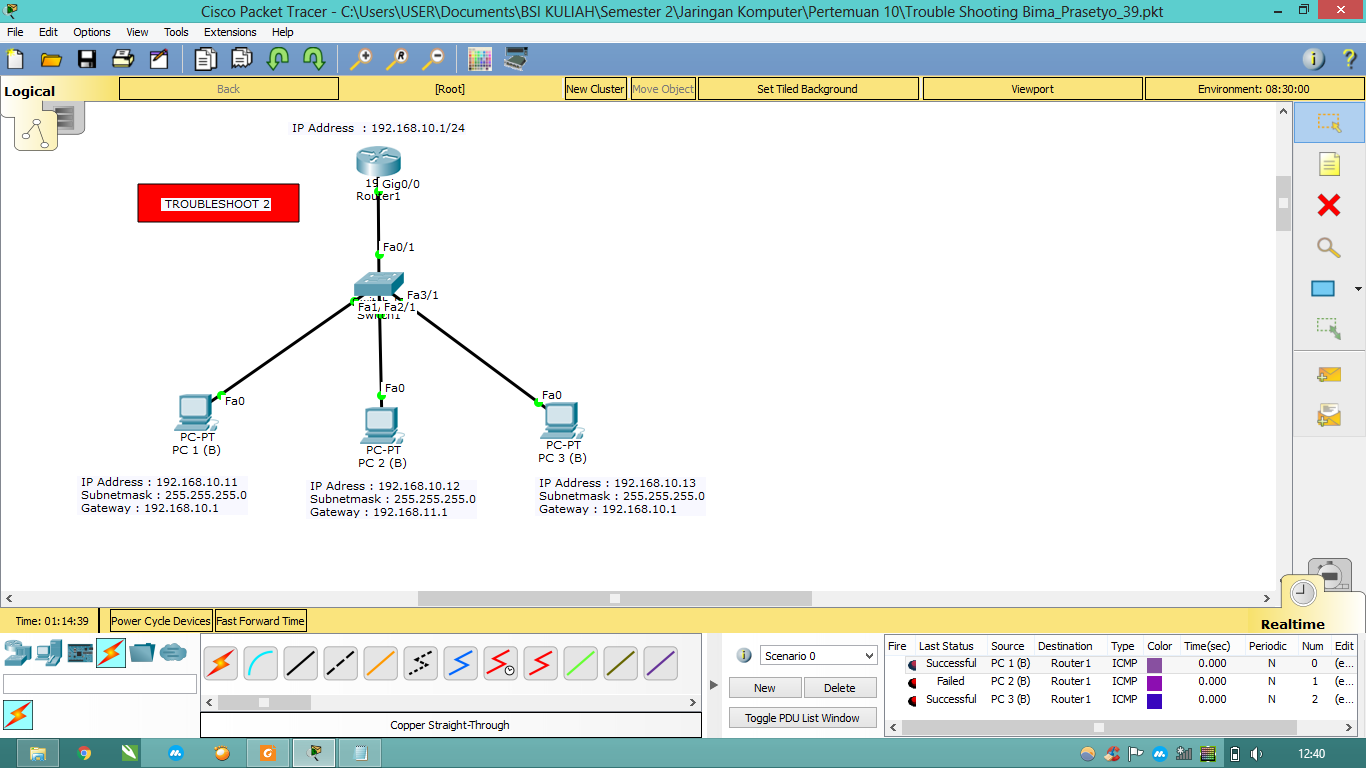

TUGAS TROUBLESHOOT 2

Apa Penyebab PC2 Tidak dapat melakukan komunikasi dengan device lain ?

PENYELESAIAN

PC 2 Tidak dapat berkomunikasi dengan pc lain maupun Router dikarenakan Gateway dari PC 2 tidak cocok dengan router nya (192.168.11.1)  seharusnya (192.168.10.1) . Untuk mengedit Gateway PC 2 klik PC 2 dan pilih Desktop - IP Configuration. Edit  "Default Gateway" nya

Jika Gateway PC2 Sudah sama dengan Router dan PC lain, lakukan test Koneksi . Jika Ketiga PC Succesful maka Troubleshoot 2 Teratasi.

TUGAS TROUBLESHOOT 3

Apa Penyebab PC1, PC2, dan PC3 Tidak dapat melakukan komunikasi dengan router lain ?

Ketiga PC tidak dapat terkomunikasi dengan Router, dikarenakan Gateway Router tidak sesuai dengan Ketiga PC (192.168.1.1) Seharusnya (192.168.10.1). untuk mengedit Gateway router masuk ke device router dan pilih menu CLI  dan edit IP tsb menjadi (192.168.10.1)

Jika Gateway sudah sesuai dengan Ketiga PC tsb. lakukan Test koneksi, jika ketiga pc dan router Succesful. maka Troubleshoot 3 Teratasi

TUGAS IP ROUTER 172.168.10.1/24

&

KETIGA PC DAPAT BERKOMUNIKASI

Langkah-langkah Sebagai Berikut

1. Setting IP Address Router (172.168.10.1) dan Subnetmask (255.255.255.0) di menu CLI Router

2. Jika sudah setting IP Router, lakukan setting IP di masing masing ketiga PC dengan ketentuan sbg berikut

• PC 1 dengan IP Address 172.168.10.11 , Subnetmask 255.255.255.0 dan Default Gateway sesuai Router diatas yakni 172.168.10.1
• PC 2 dengan IP Address 172.168.10.12 , Subnetmask 255.255.255.0 dan Default Gateway sesuai Router diatas yakni 172.168.10.1
• PC 3 dengan IP Address 172.168.10.13 , Subnetmask 255.255.255.0 dan Default Gateway sesuai Router diatas yakni 172.168.10.1

Jika sudah mensetting IP Router dan IP Ketiga PC, lakukan test koneksi ketiga pc tsb dan router. jika Successfull maka Soal no 2 dan 3 sudah teratasi.

Sekian Materi tentang Konfigurasi Dasar Routing Cisco.
